수계시스템의 규약배관방식, 수리계산방식 (소방기술사 134회 기출)

1. 규약배관방식, 수리계산방식 개념

 1) 규약배관: 헤드에서의 방사압 및 방수량이 일정하다고 가정하고 주어진 Table 이용하여 관경 및 수원 결정

 2) 수리계산: 헤드에서의 방사압 방수량을 수리학적으로 해석하여 관경, 수원량 결정



2. 규약배관방식

국내 NFPA13

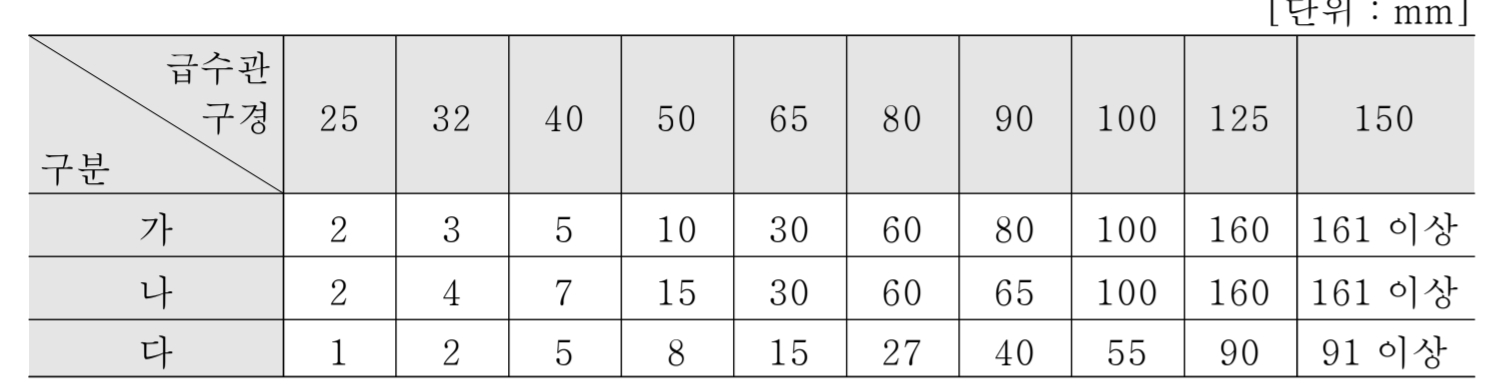

가: 폐쇄형헤드, 3000㎡이하
나: 반자아래, 위 동일 급수관
다: 무대부, 특수가연물, 개방형 헤드
1) 소규모 공간 적용 (5000ft^2 이하)
2) 위험용도 구분하여 Table 적용
3) 수원량
 - 경급: 1900 ~ 2850lpm
 - 중급: 3200 ~ 5700lpm
특징
1) 단순용이한 설계로 표준화 가능
2) 설계비용 절감 (비전문가 가능)
3) 수리계산방식 대비 보수적 설계
4) K-factor 80 헤드만 가능



3. 수리계산방식

구분 국내 NFPA13
화재위험도 용도/규모별 결정 화재가혹도 산정
경급
중급 I, II
상급 I, II
설계면적
살수밀도
헤드 기준개수 = 설계면적
수평거리 = 살수밀도

헤드수 용도별 수평거리로 가로열, 세로열 헤드수 결정 헤드수 = 설계면적 / 헤드1개당 방호면적
유량, 압력 말단유량: 80lpm
방수압: 1kgf/㎠
말단유량: 살수밀도 결정 (그래프)
방수압: 0.5kgf/㎠
수리계산으로 결정
수원량 기준개수헤드의 방수량 합산 설계면적 내 방수량 합산
특징
정량적 설계 → 경제적
대규모 공간 합리적 설계 가능
설계 복잡, 전용 소프트웨어 사용 필요




수리계산, 규약배관 방식은 비교문제로 앞으로도 지속적으로 출제될 수 있는 문제다. 최근 전기차, 창고화재 등에 따라 스프링클러의 역할이 점점 중요해지면서 수리계산 방식의 필요성이 제기되고 있다.

수리계산 방식으로 해야 적정한 압력과 유량을 산정할 수 있기 때문이다. 하지만 현장에서는 달가워하지 않는다. 일이 많아지기 때문이다. 수리계산방식은 case by case 이기 때문에 일률적으로 규약배관처럼 정하기가 어렵다.



결국은 국내 소방의 수준이 높아져야 하는 것 아닐까 생각한다.
