[소방기술사] 고가수조, 옥상수조 차이
안녕하세요. 아이꾸준입니다.
소방 공부하는 데 저는 옥상수조와 고가수조가 뭐가 다른건지 헷갈리더라구요. 그래서 제 나름대로 정리를 해보았습니다. 도움이 되셨으면 좋겠습니다.
고가수조
가압송수장치 중의 1가지
가압송수장치는 말그대로 압력을 가해 물을 보내는 장치입니다.
종류는 4가지가 있습니다.
1. 고가수조방식
2. 압력수조방식

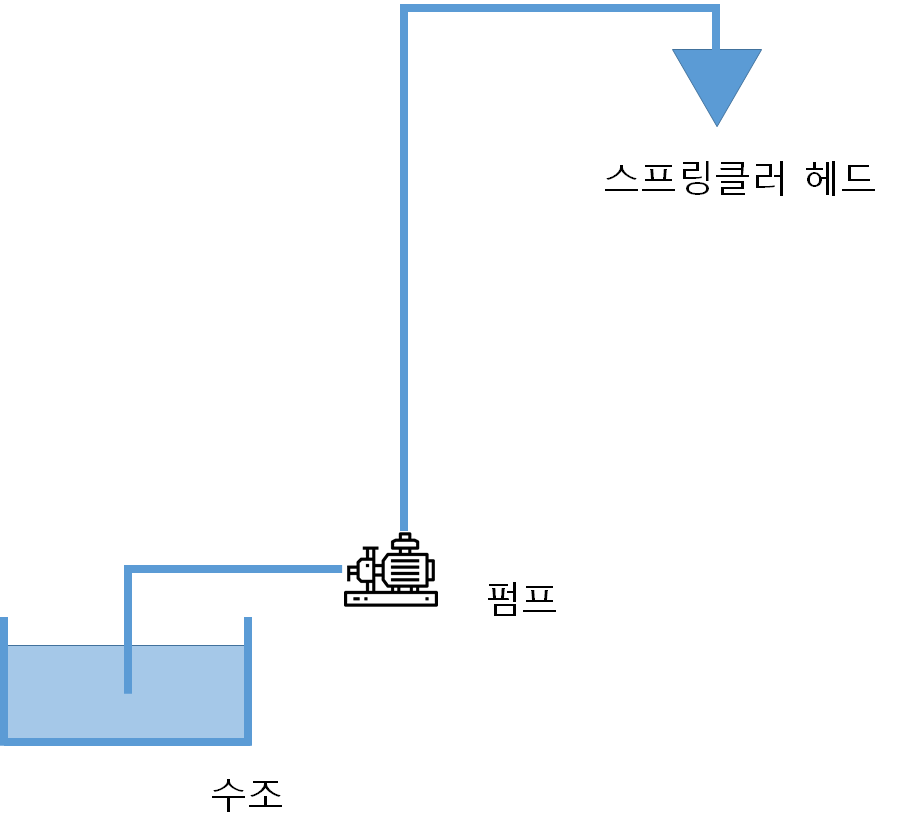

3. 펌프방식 (주로 펌프방식을 많이 사용합니다.)
4. 가압수조방식

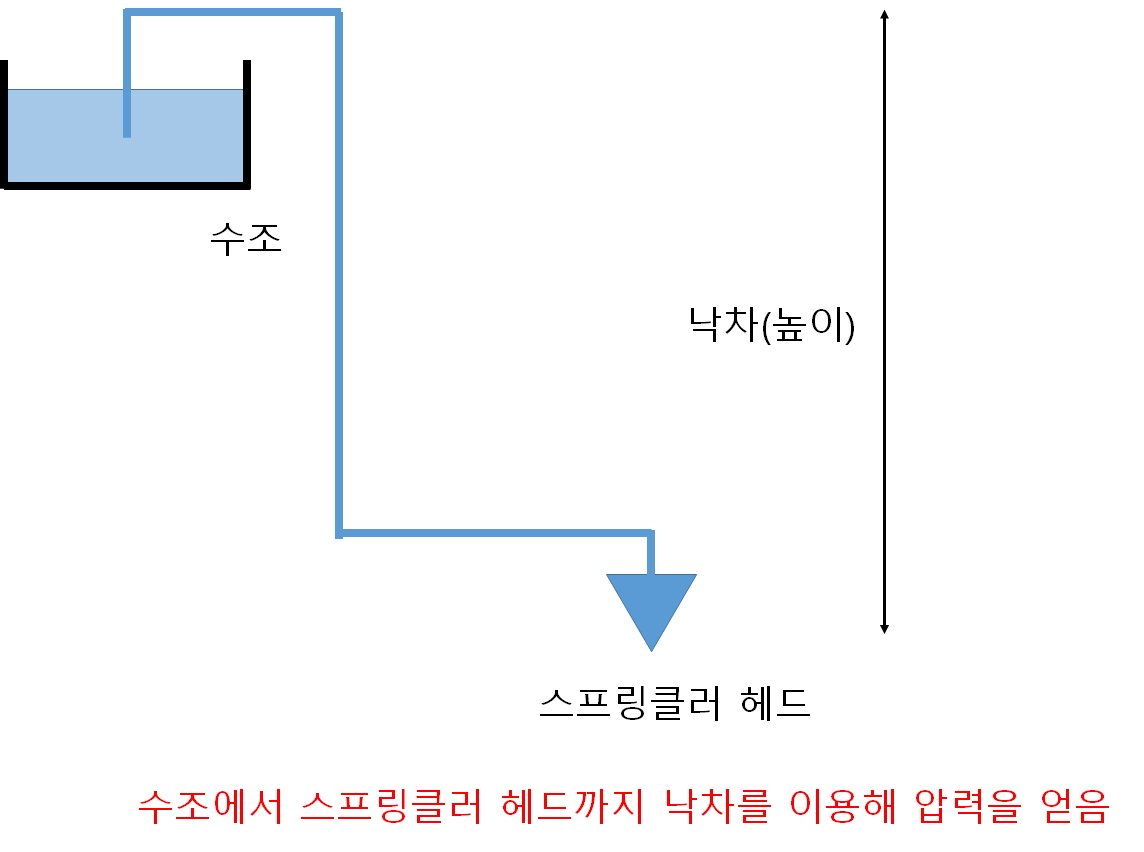

이 중에서 고가수조방식은 수조를 높은 곳에 두어 압력을 확보하는 방식입니다.
수조와 스프링클러 헤드까지의 높이차이를 통해 스프링클러 헤드의 방사압을 확보하는 것입니다.
옥상수조

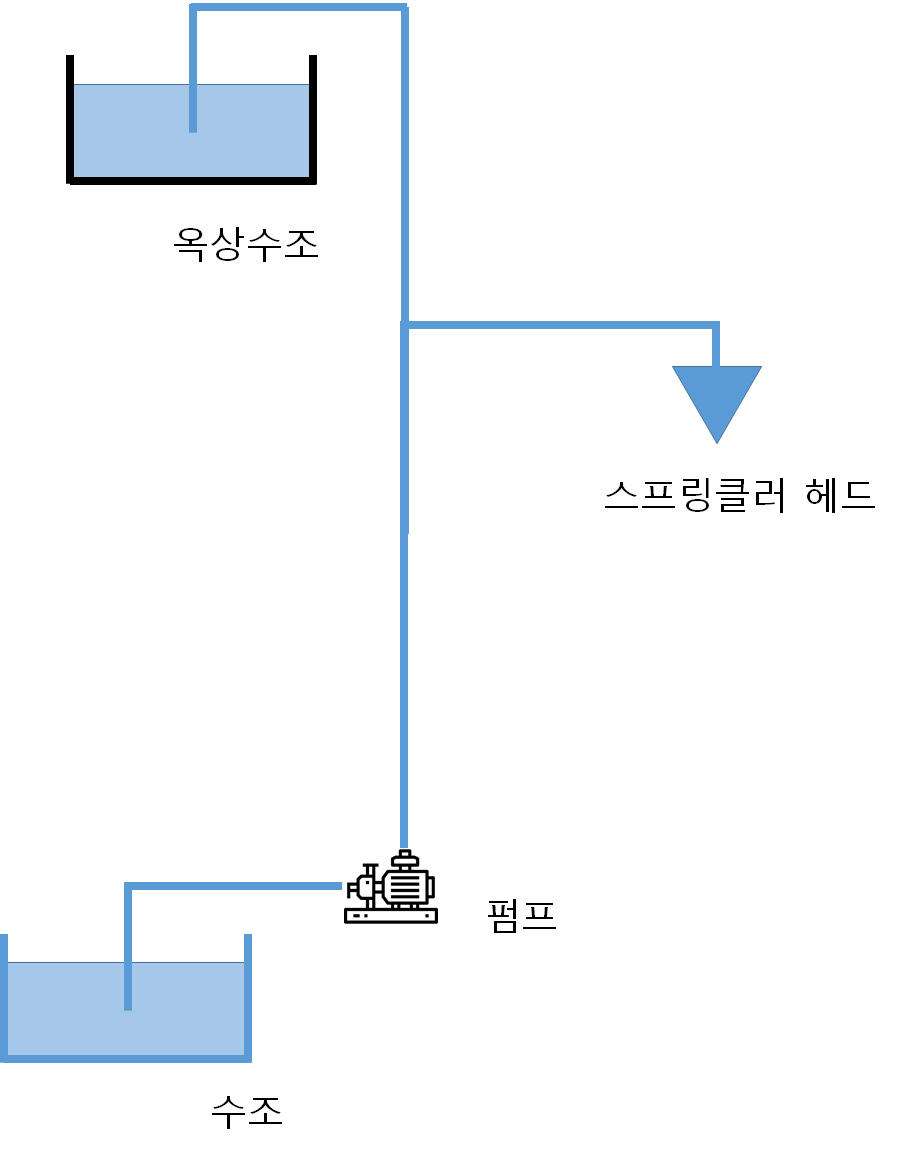

펌프방식에 있어서 fail safe 개념으로 수원의 1/3 이상을 건물 옥상에 설치하는 보조 수원
페일 세이프(fail safe), 풀 프루프(pool proof) - 암기법
페일 세이프(fail safe), 풀 프루프(pool proof) - 암기법 안녕하세요. 이번 포스팅은 산업안전기사, 건설안전기사에 자주 출제되는 개념인 페일 세이프, 풀 프루프에 대해 알아보겠습니다. 2021년
ikkujun.com
스프링클러설비의 화재안전기준(NFSC 103)
제4조 (수원) ② 스프링클러설비의 수원은 제1항에 따라 산출된 유효수량 외에 유효수량의 3분의 1 이상을 옥상(스프링클러설비가 설치된 건축물의 주된 옥상을 말한다. 이하 같다)에 설치하여야 한다.
스프링클러설비의 화재안전기준에 나와있는 부분입니다. 법적인 효력이 있는 문서이기 때문에 이를 지키지 않으면 처벌을 받을 수 있습니다.
옥상수조를 확보하는 이유는 무엇일까요?
정전 및 기타 돌발 상황으로 펌프가 가동하지 못할 때, 비상시로 물을 확보하기 위함입니다.
정전이 된 상황에서 화재가 발생하면 스프링클러가 작동하지 못합니다. 스프링클러설비 배관에 물이 차려면 펌프가 가동해야 하는데 전기가 없으면 가동하지 못하기 때문입니다.(비상발전기 등의 예비전력 설비가 있긴 하지만 없다고 가정하겠습니다.)
이럴 때 옥상수조가 있다면 펌프가 돌지 않아도 스프링클러헤드의 수원을 일정부분 확보할 수 있습니다. 소방에서의 대표적인 fail safe 사례입니다.
요약
이상으로 고가수조, 옥상수조의 차이를 간단하게 알아보았습니다.
옥상수조, 고가수조 둘 다 높은 옥상에 위치한다는 공통점이 있습니다.
단, 고가수조는 가압송수방식 중에 하나를 말하며, 옥상수조는 펌프방식에서 fail safe를 위해 설치하는 예비 수원입니다.
감사합니다.
