[소방기술사] 피난시간 계산 - 피난계산 필요성, 절차, 평가방법, 대상층 선정방법



문제. 피난시간 계산의 필요성과 절차, 평가방법 그리고 대상층 선정방법에 대해 설명하시오. (25점)


1. 피난계산의 필요성, 절차, 평가방법

1) 피난계산의 필요성

- 설계자의 피난동선 고려

- 합리적인 피난동선 설계

- 초기단계 검토(계획변경 대비)

2) 피난계산 절차

피난계산 대상층 선정 거실피난시간 복도피난시간 층 피난시간
각 층마다 대상인 수 선정 발화실의 모든 인원이 거실 밖으로 나가기까지 시간 최초 피난자가 복도에 들어오고 나서 최후 피난자가 복도에서 나가기까지 시간 화재발생 시각으로부터 최후 피난자가 복도를 빠져나가기 까지의 시간

3) 피난계산 평가방법

- 거실 피난시간, 복도 피난시간, 층 피난시간 모두 RSET < ASET이라는 결과를 만족

구분 RSET ASET 조건
거실피난시간 $T_1 = max(t_(11),t_2)$
$t_(11) = \frac{P}{\lambda \sum W}$
$t_(12)\frac{L_(x+y)}{u}$
P: 대상인수(인원)
$\lambda $: 피난계수
W:
$L(x+y)$: 거실 피난거리
u: 보행속도
$a\sqrt{A_1}$
$A_1$: 발화실(거실)면적
a=2 (높이 6m 미만)
a=3 (높이 6m이상)
$T_1$<$a\sqrt{A_1}$
복도피난시간 $T_2 = \frac{l}{u}$
l: 복도 피난거리
u: 보행속도
$4\sqrt{A_(1+2)}$
$\sqrt{A_(1+2)}$: 해당층의 거실 + 복도 면적 합계
$T_2$<$4\sqrt{A_(1+2)}$
층피난시간 $T_f=\frac{L_(x+y)+l}{u}$ $8\sqrt{A_(1+2)}$ $T_f$ <$8\sqrt{A_(1+2)}$

2. 피난계산의 대상층 선정 방법

1) 피난 대상인수 선정

2) 주요 대상층

- 사람수가 많은 층

- 동일 평면, 동일 사람 수인 층이 다수인 경우 대표적인 층

- 연회장, 대회장 등 불특정다수가 모인 층

- 피난로가 편중되어 있는 등 안정성에 문제

- 피난계단이 적고, 대상인수가 많은 층

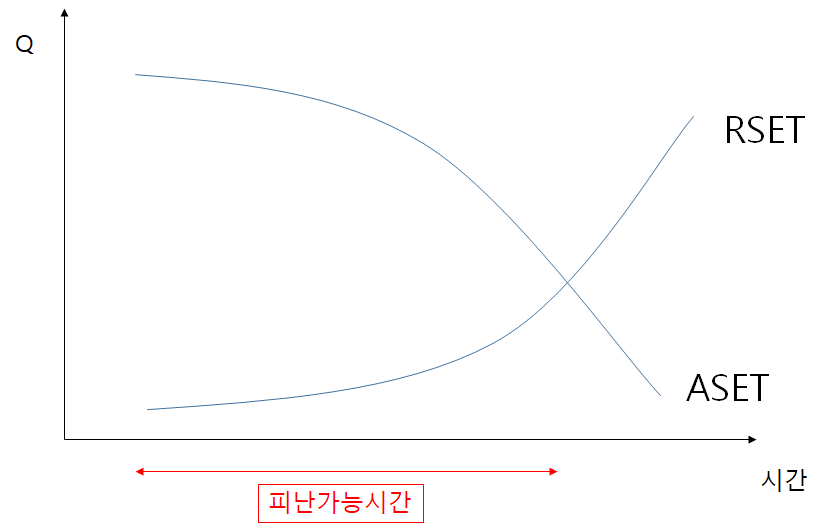

3. RSET, ASET

1) RSET: 실제피난시간 (재실자 특성)

2) ASET: 안전피난시간, 피난가능시간 (화재 및 소방대상물 특성 - 독성, 가시거리, 열적 피해)

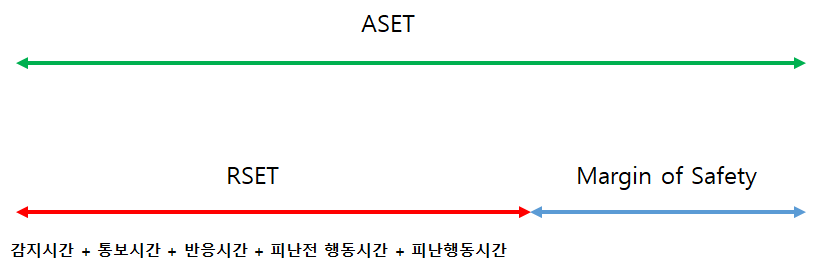

3) Margin of Safety: ASET - RSET

- ASET과 RSET의 차이가 클수록 피난안전성이 높다.

- RSET을 줄이고, ASET을 키워 Margin of Safety를 키워 피난 안전성을 높이는 것이 중요하다.



4) 피난안전성 대책

- RSET 감소

Passive Active
피난거리 단축 화재 조기감지
피난용량 확대 (폭, 계단) 자동화재 탐지설비 유지관리
거주밀도 하향 피난시설 개선
비상대피 훈련 고휘도 유도등 사용

- ASET 증가

Passive Active
불연, 난연화 대책 초기소화
방화구조, 방화구획 제연설비
화재하중 감소 자동식소화설비
실내체적 증가




문제후기

RSET, ASET은 소방에서 정말 중요한 개념이다. 어떤 문제가 나와도 써먹을 수 있는 개념이고, 실제 화재발생시 RSET < ASET 조건을 만족해야하는 게 정말 중요하다. 인명안전과 관련된 부분이기 때문이다. RSET, ASET에 대한 개념은 많은 책에 나오지만 피난시간 계산은 잘 나오지 않는 것 같다. 답안 차별화를 위해 알아두면 좋은 개념이며 그렇게 어려운 개념이 아니라 ASET, RSET의 심화버전이라 생각하면 된다.
