1. 아크의 정의

 1) 전극의 부분적인 증발에 의해 수반되는 절연개체를 통한 전기의 지속적인 빛의 방출

 2) 아크는 개체방전의 하나로 전압 인가시 발생하는 밝은 전기 불꽃으로 전류밀도가 크고 방전의 지속성 있음

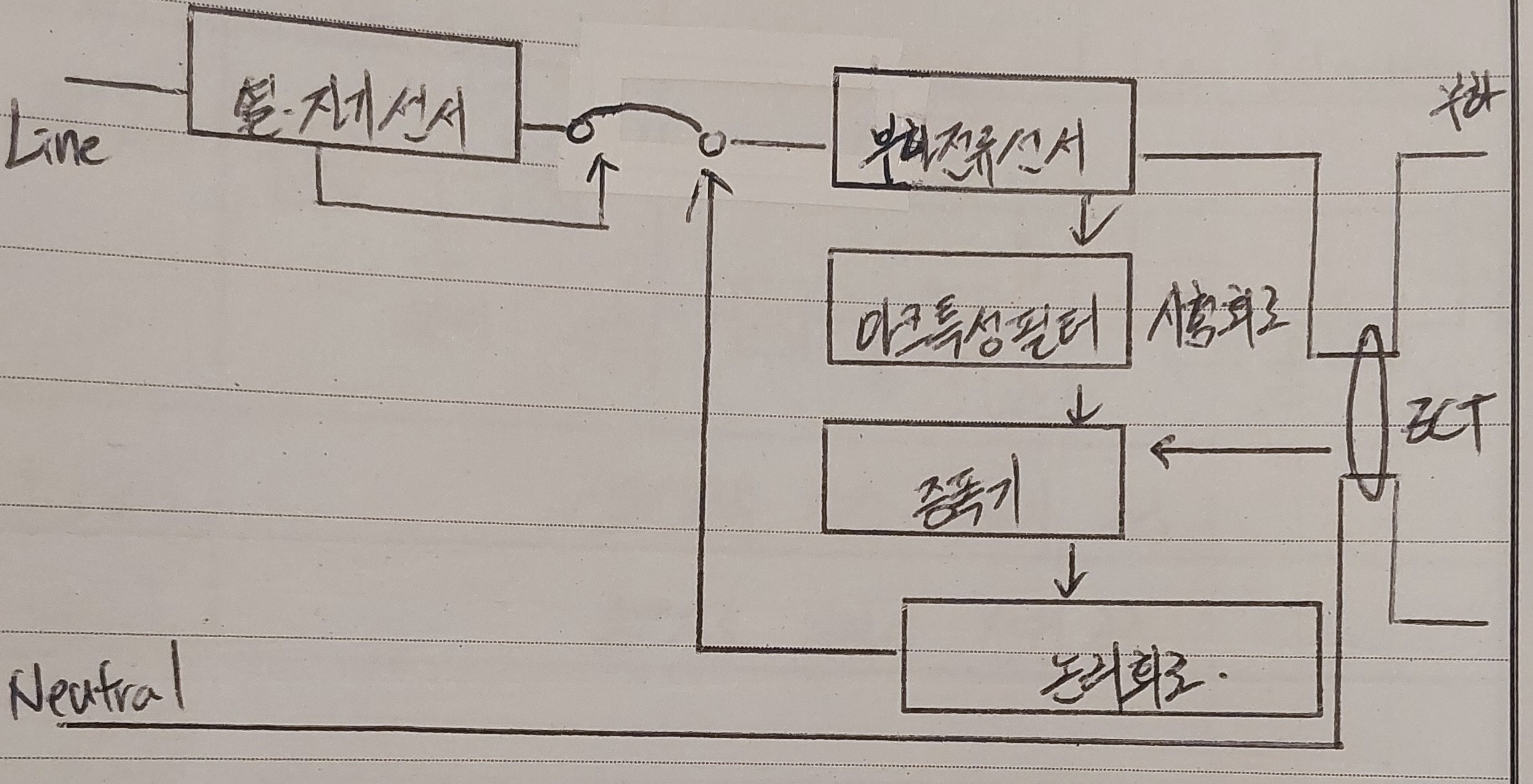

2. 아크차단기 구성

 1) 아크필터 : 아크파형의 주파수만 통과

 2) 증폭기 : 아크필터의 신호 증폭

 3) 논리회로 : 불안정한 파형 존재여부 판단, 차단기 트립 신호

 4) 열센서, 자기센서 : 과전류 발생시 감지센서



3. 아크차단기 동작 원리

아크 발생 ↓ 노이즈와 아크 구분 (필터) ↓ 아크 신호 증폭 (증폭기) ↓ 논리회로 판단 ↓ 차단기 트립

공기 중 절연파괴전압 30kV/cm, 220V 전압에서도 발생가능



4. 아크차단기 특징

 1) 화재징후 Arc는 누전, 과전류, 단락전류 특성과 달라 일반차단기(MCCb, ELB)로는 미검출

 2) 전력선에서 Arc 파형을 분석하여 화재징후 저전류 및 고임피던스 Arc 전류 사전에 검출
