[소방] 펌프의 비속도, 개념, 특성, 영향

[소방] 펌프의 비속도, 개념, 특성, 영향

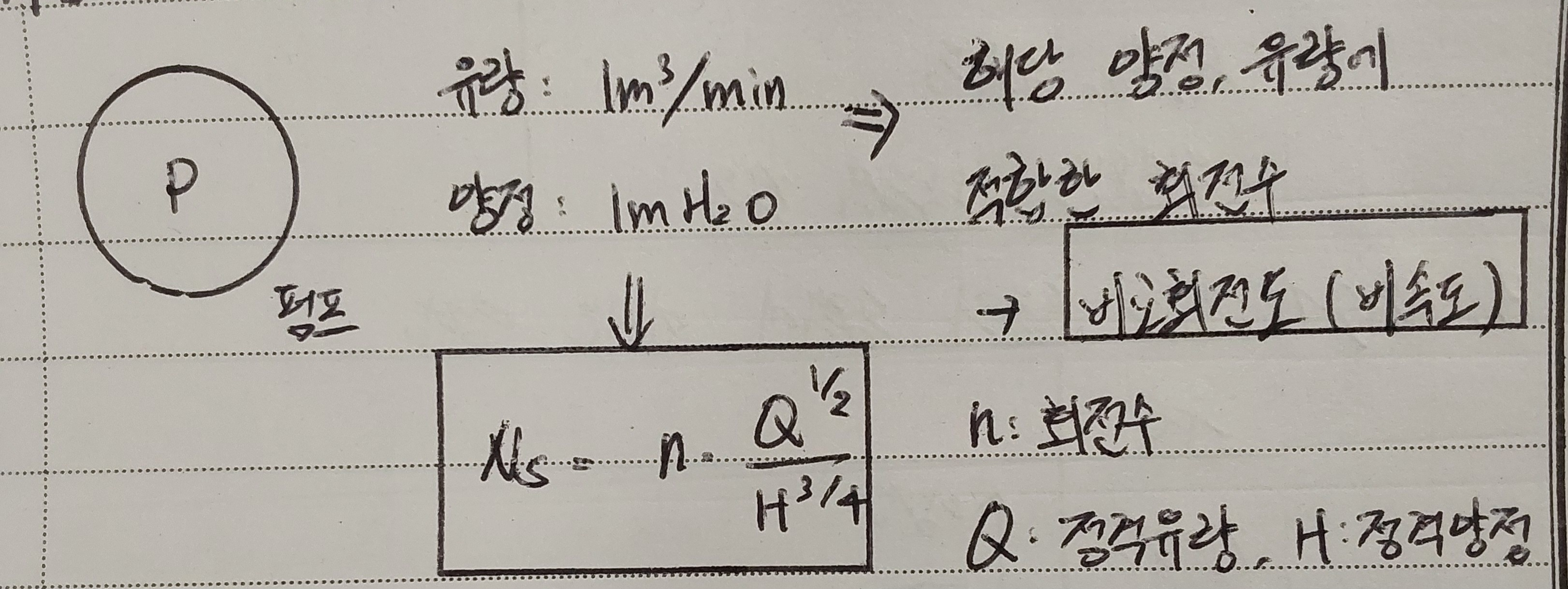

1. 비속도 개념



2. 비속도의 특성

 1) 비속도에 따른 펌프 구분

구분	원심펌프	사류	축류
비속도	400이하	800 ~ 1200	1200 초과

 2) 비속도가 작으면 임펠러 폭에 대한 직경이 크다 (비속도가 작으면 임펠러 폭이 작다는 뜻)

 3) 비속도가 크면 임펠러의 폭이 크게 되어 흐름이 불안정하고 손실이 큼

 4) 토출량이 큰 경우 비속도가 큰 것을 선택

 5) 토출량이 작은 경우 비속도가 작은 것을 선택

 6) 비속도에 의해 펌프가 낼 수 있는 최대 효율 결정

 7) 비속도 크기에 따른 펌프 특성

비속도가 작은 경우	비속도가 큰 경우
유량-양정 곡선의 구배 완만 소유량, 고양정 유량 증가해도 양정의 변화 작음 양정 20m이상의 소방용 수도용 취수용 원심펌프, 왕복식 적용	유량 - 양정 곡선의 구배 가파름 대유량, 저양정 터빈 <볼류트 < 사류 < 축류 양정 10m 이하 수도용, 취수용



3. 비속도가 펌프 효율과 동력에 미치는 영향

구분	내용

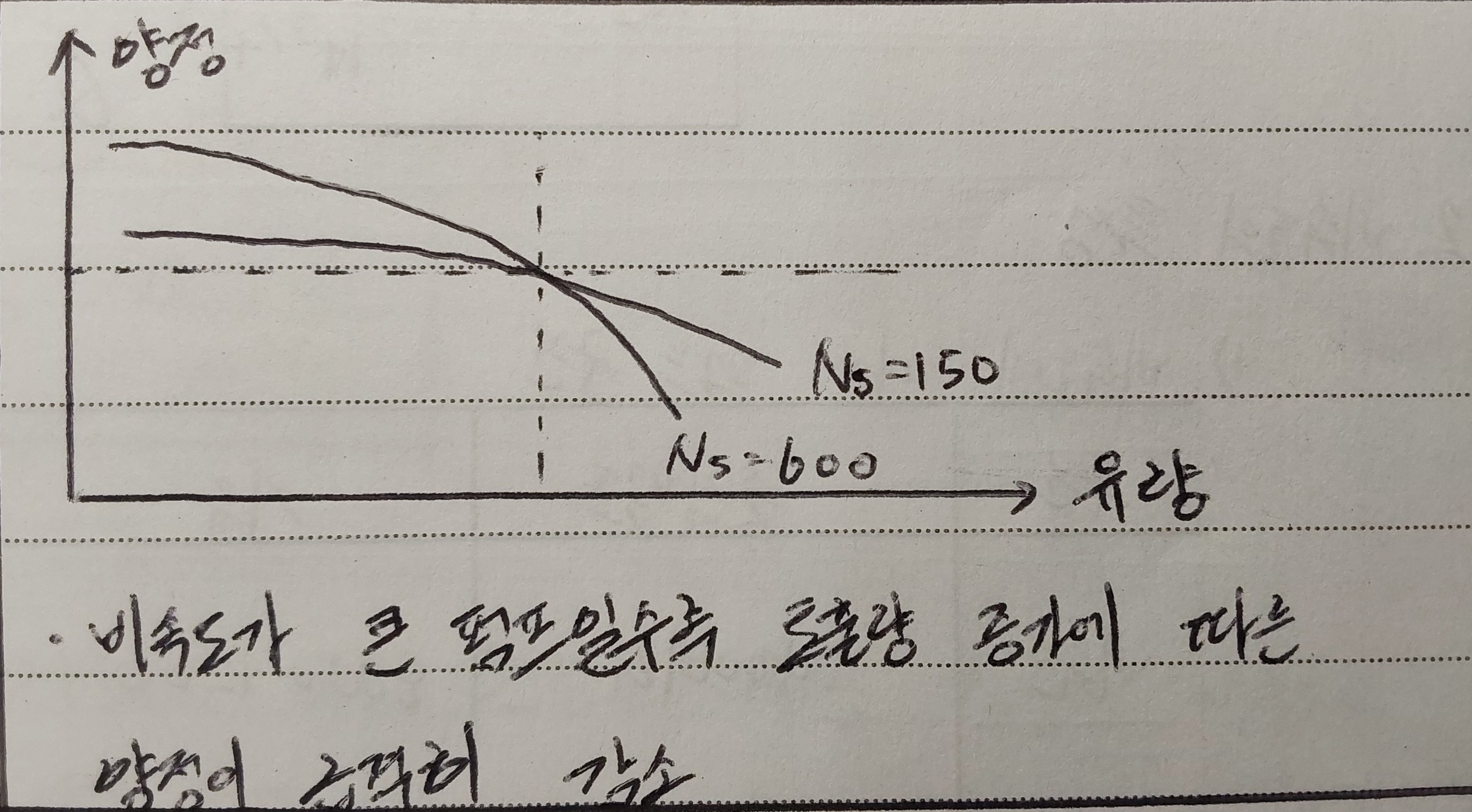

전양정

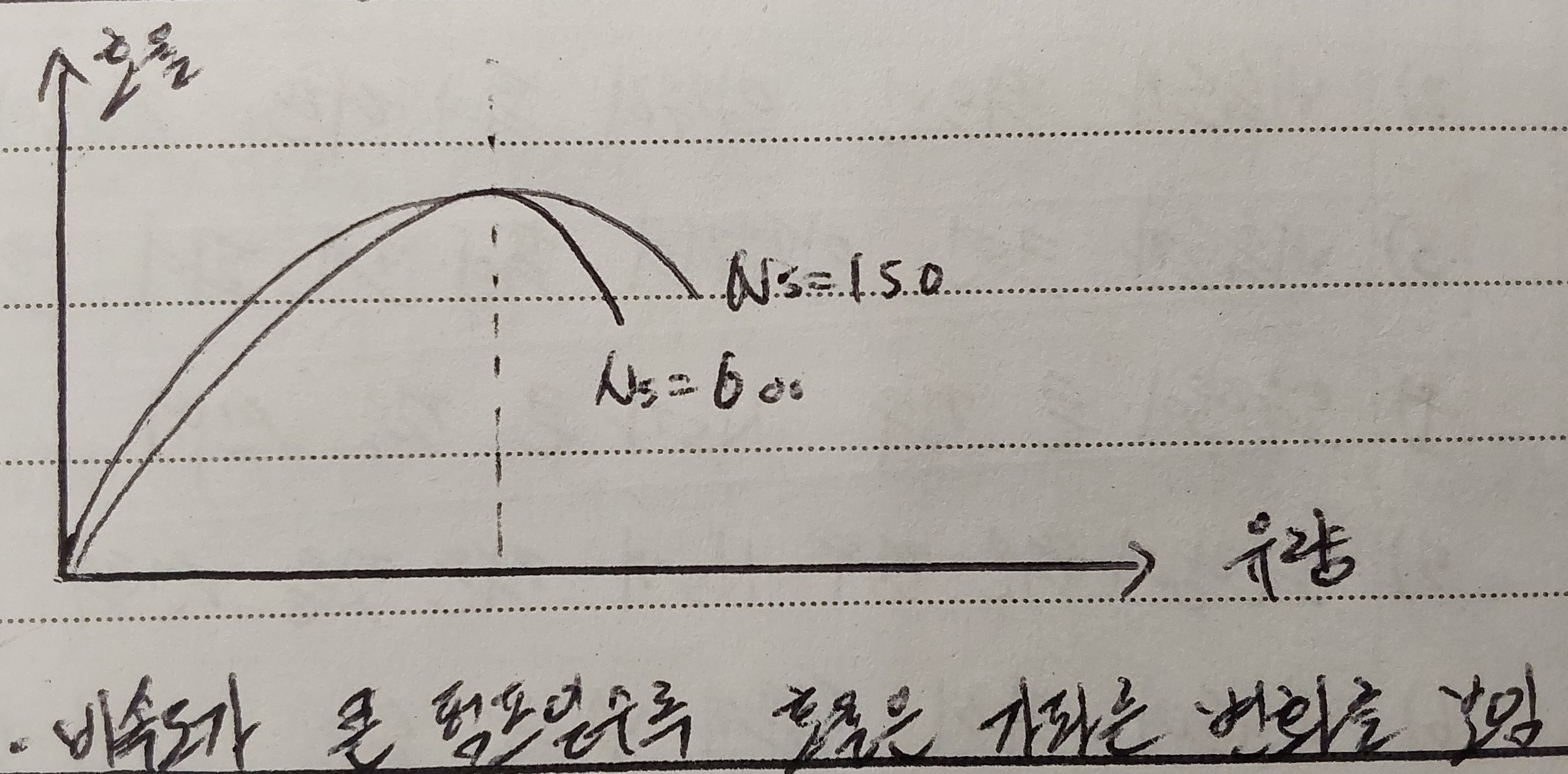

효율

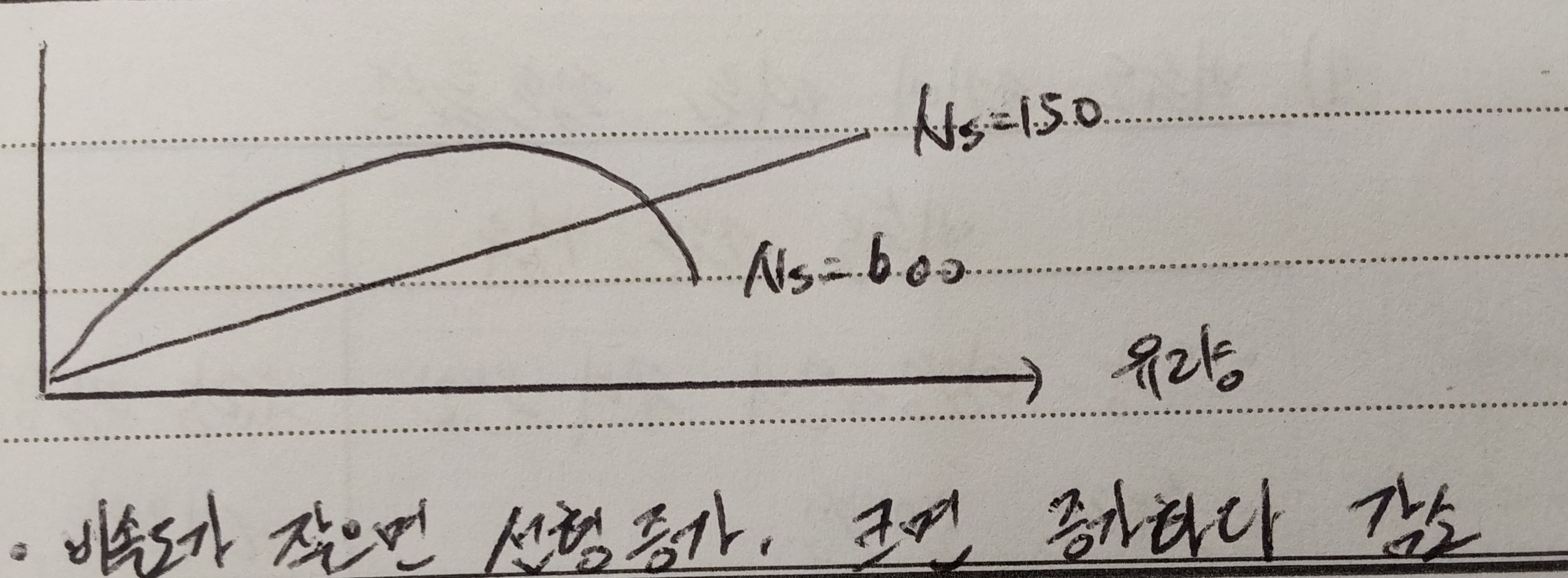

동력



4. 비속도 유도

$1) \frac{Q_2}{Q_1} = \frac{N_2}{N_1}(\frac{D_2}{D_1})^3$
$2) \frac{H_2}{H_1} = (\frac{N_2}{N_1})^2(\frac{D_2}{D_1})^2$

$\frac{D_2}{D_1}$ 소거

$(\frac{Q_2}{Q_1})^2(\frac{N_2}{N_1})^4 = (\frac{H_2}{H_1})^3$

$N_1 = N, Q_1 = Q, H_1 = H$

$N_2 = N_s,Q = 1m^3/min , H_2 = 1m H_2O$

$N_s = N\frac{Q^{1/2}}{H^{3/4}}$



5. 적절한 펌프의 선정

 1) 특정소방대상물의 특성, 환경을 고려한 적절한 비속도를 가지는 펌프 선정

 2) 건축물의 면적, 용도, 재실자 용도 등을 복합 고려

 3) 펌프의 세부 스팩 및 사양 선정

 4) Simulation(TAB) 통한 펌프 적정성 검토(feedback)
