[소방기술사] 소방펌프용 농형 유도전동기 기동방법 4가지

[소방기술사] 소방펌프용 농형 유도전동기 기동방법 4가지

소방펌프를 기동시에는 전동기 방식(모터)과 엔진방식이 있다. 한전에서 상용전원을 공급받을 수 있는 경우에는 대부분 전동기방식을 사용한다. 전동기 방식이 엔진방식보다 에너지를 적게 소비하면서도 신뢰성높은 기동 및 작동유지를 기대할 수 있다.

---

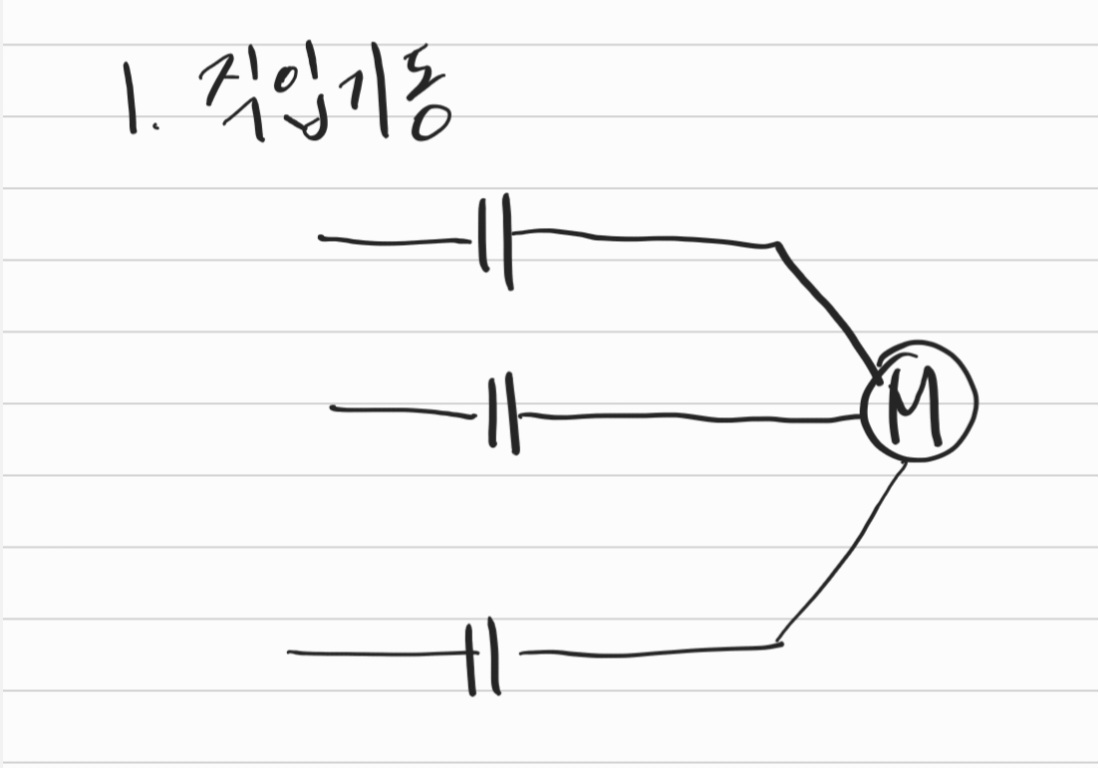

1. 직입기동

1) 특징
  - 소용량 전동기에 주로 사용
  - 기동전류: 정격전류의 5~7배 (전류소비가 커서 전선이 과열될 수 있음)
  - 기동토크: 정격토크의 2~3배 (전동기에 큰 부하가 걸림)

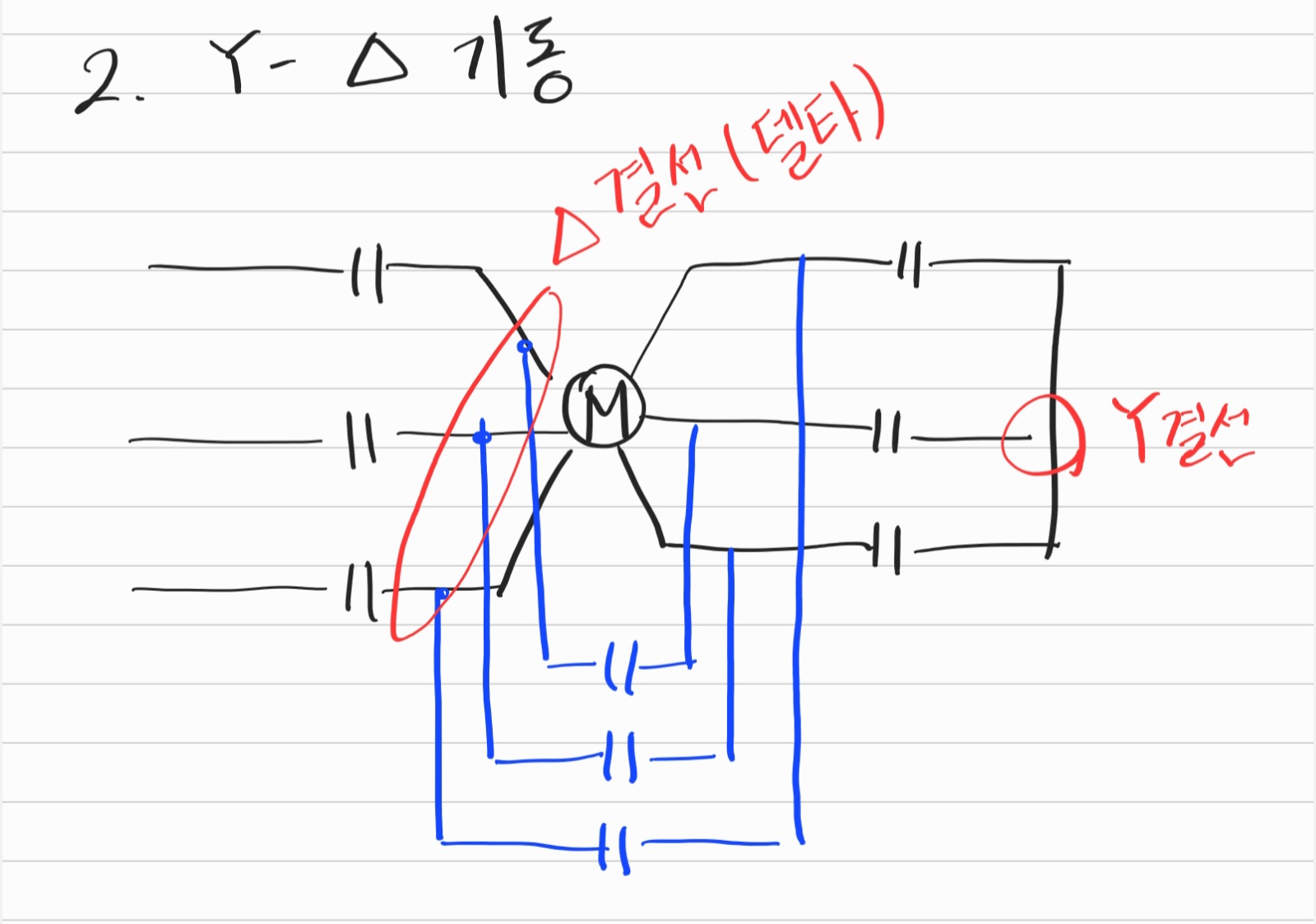

2. Y-△ 기동

1) 기동방법

  - Y결선으로 10초 가량 가속

  - 가속 후: △ 결선으로 절체 후 운전


2) 특징

기동전류	기동토크
직입기동의 1/3	직입기동의 1/3

  - 소방용 전동기로 주로 사용
  - 삼상 380V 11~15KW

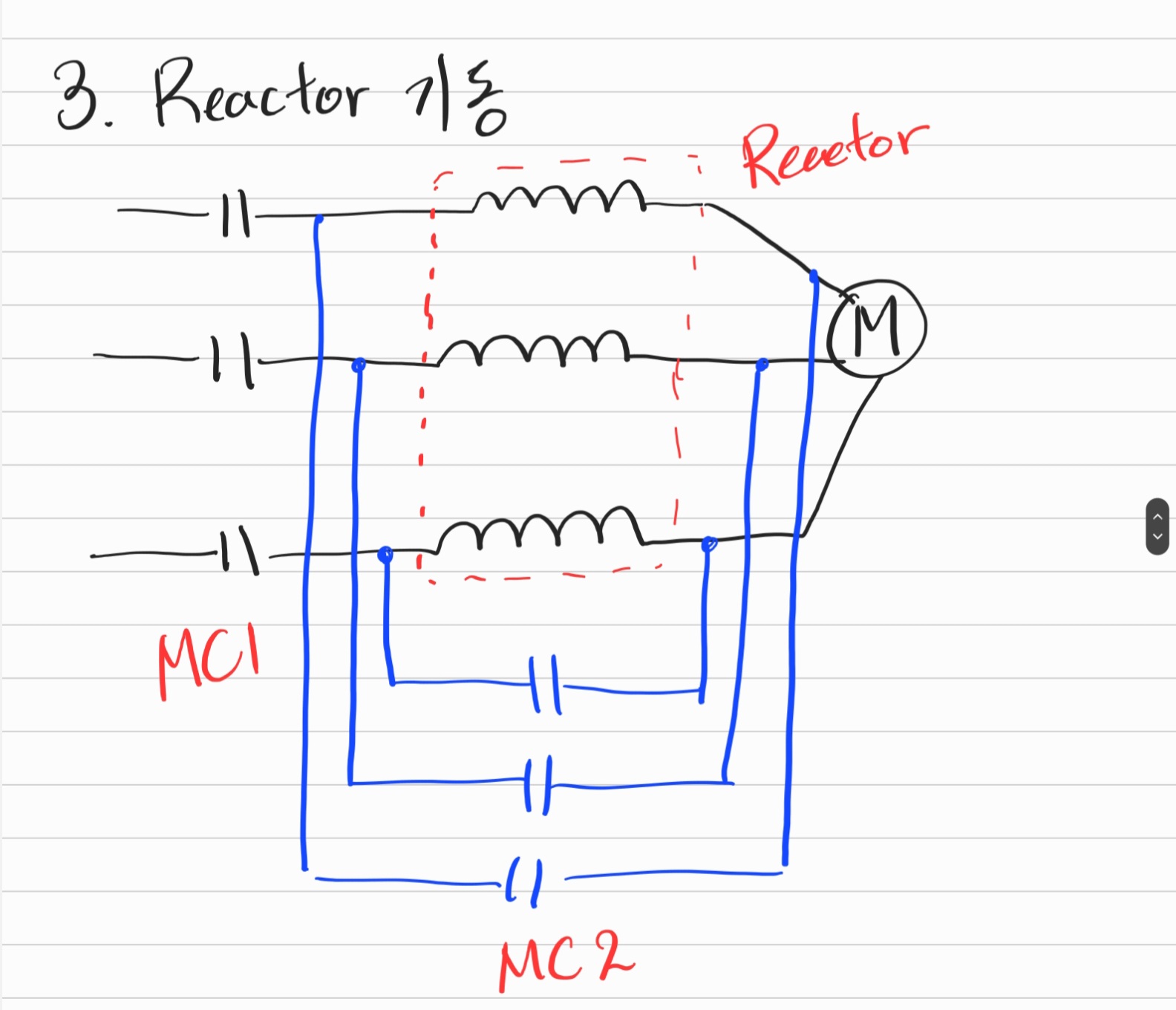

3. 리액터 기동

 1) 기동방법
  - 기동: 리액터 경유 (MC2 OFF)

  - 가속 후: 리액터 비경유하여 전력 공급(MC2 ON)



 2) 특징

기동전류	기동토크
1/$\alpha$	1/$\alpha^2$

  - 대용량 소방용 펌프

  - 설치공간이 많이 필요

  - 빈번한 기동시 고장우려가 크다

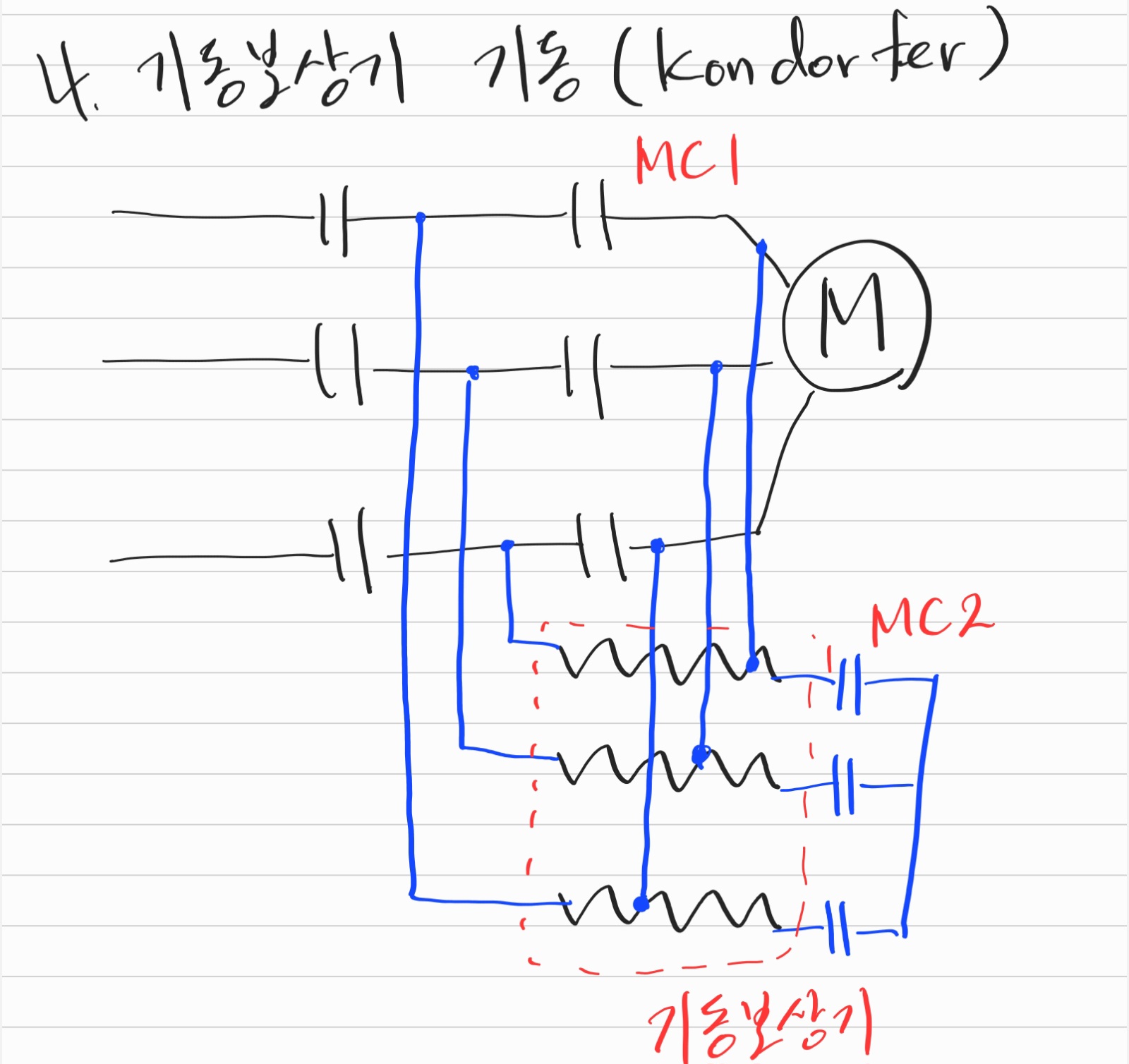

4. 기동보상기 기동

 1) 기동방법

  - 기동시: 기동보상기 경유 (MC2 ON, MC1 OFF)

  - 가속 후: 기동보상기 비경유



 2) 특징

기동전류	기동토크
1/$\alpha^2$	1/$\alpha^2$

  - 상대적으로 높은 가격

  - 대용량 냉동기용 컴프레셔로 많이 사용



5. 기동방법 선정시 고려사항

1) 전압강하: 정상부하시의 전압변동 15%
2) 토크: 토크 과저하시 전동기 기동 불가(적당한 수준의 토크가 있어야 전동기가 구동)
3) 기동시간 < 시간내량
  - 각 전동기는 시간내량을 가지고 있다. 기동시간의 한계값이라 보면 된다. 기동시간이 시간내량보다 작아야 전동기가 무리없이 가속될 수 있다.

---

이상으로 소방펌프에 사용되는 유도전동기에 대해 알아보았다. 전동기는 전기와 자기의 상호작용으로 힘이 발생한다는 플레밍의 왼속법칙을 활용한 것이다. (플레밍의 오른손 법칙은 발전기에서 사용된다.) 소방펌프는 다른 기계설비 펌프처럼 항시 작동하는 게 아니다. 화재가 발생한 위급상황에만 작동한다. 그러므로 작동시에 얼마나 신뢰성있게 기동하는지가 중요한데, 일반 직입기동을 사용하면 과전으로 인해 건축물 전기가 차단될 수 있다.
