불꽃감지기 - UV, IR 비교

불꽃감지기 - UV, IR 비교

1. 불꽃감지기 개념

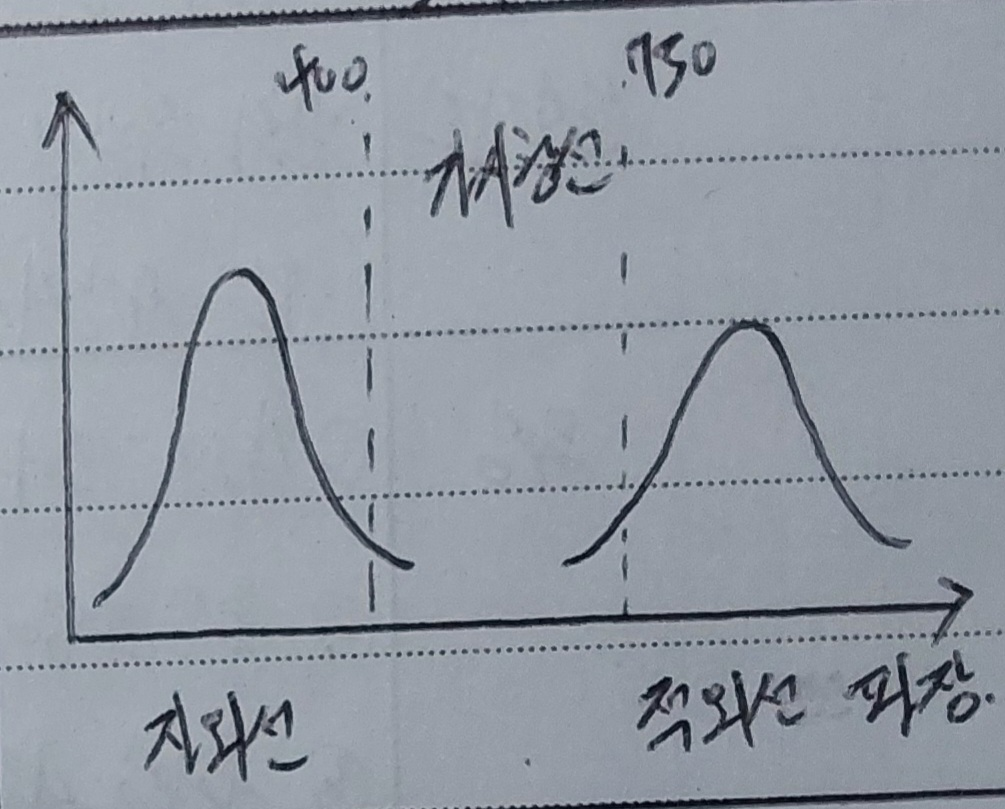

내용	그래프
불꽃에서 방사되는 불꽃의 변화가 일정량이상 되었을때 작동하는 것으로 불꽃에서 방사하는 자외선 또는 적외선을 감지하는 수광량의 변화에 의해 화재신호 발신



2. 자외선, 적외선 방식 비교

구분	UV	IR
개념	Ultraviolet Flame Detector 불꽃에서 방사되는 자외선 감지 180 ~ 260nm	Infrared Flame Detector 불꽃에서 방사되는 적외선 감지 4200 ~ 4500nm
구조	수광소자, 스위칭회로	수광소자, 스위칭회로
작동원리	불꽃에서 파장 방사 ↓ 필터, 렌즈로 구성 불피요한 파장 차단 ↓ 각 파장 감지 ↓ 화재신호 발신
방식	1. 광전효과 2. 광기전력 효과 3. 광도전효과	1.이산화탄소 공명방사 2. 2파장 감지방식 3. 정방사 감지방식 4. Flicker 감지방식
설치장소	발화, 폭발성 물질 저장시설 가스 저장시설	영화관, 창고, 아트리움 천장이 높거나 넓은 장소
특징	감도가 좋아 조기 경보 적함 용접 , 조명에의한 오보 가능 투과창 이물질에 의한 감도저하 큼 옥외용 적하	실내용적합 태양광에 의한 오동작



3. 설치기준

 1) 공칭감시거리, 공칭시야각은 형식승인 내용 따름

 2) 공칭감시거리, 공칭시야각 기준으로 감시구역 모두 포용되도록 설치

 3) 화재감지를 유효하게 감지할 수 있는 모서리, 벽 설치

 4) 수분이 많이 발생하는 장소는 방수형 설치





4. 유지관리시 고려사항

 1) 실의 용도 및 구획변경시 불꽃감지기 추가설치

 2) 투과창의 청소 등 주기적인 유지관리 필요

 3) 작동시험

  - 라이터 : 1 ~ 3m 근거리용 황색 불꽃

  - 토치램프 : 5 ~ 10m 불꽃이 일정시간 지속, 황색 불꽃

   - 테스터기: 방폭지역 등 현장에 사용

---

불꽃감지기는 20m 이상 높이에서도 적응성이 있는 거의 유일한 감지기다. 불꽃 자체를 감지하기 때문에 온도변화, 실내 공기 오염 등으로 인한 비화재보는 거의 없다.

다만 단점으로는 사각지대가 생기기 때문에 불꽃감지기 설치대수를 늘려야 한다. 그러려면 비용이 늘어난다. 과연 감지기에 그만큼 돈을 들일 사람이 얼마나 있을까...?
