2021년 2회 가스기사 기출문제 해설 - 46번,47번,48번,49번,50번

46. 저압배관에서 압력손실의 원인으로 가장 거리가 먼 것은?



1) 마찰저항에 의한 손실

2) 배관의 입상에 의한 손실

3) 밸브 및 엘보 등 배관 부속품에 의한 손실

4) 압력계, 유량계 등 계측기 불량에 의한 손실



답: 4



계측기 불량에 의한 손실을 적은 편이다.





47. 액화석유가스를 사용하고 있던 가스렌지를 도시가스로 전환하려고 한다. 다음 조건으로 도시가스를 사용할 경우 노즐구경은 약 몇 mm 인가?



- LPG 총발열량($H_1$): 24,000$kcal/m^3$ - LNG 총발열량($H_2$): 6,000$kcal/m^3$ - LPG 공기에 대한 비중($d_1$): 1.55 - LNG 공기에 대한 비중($d_2$): 0.65 - LPG 사용압력($P_1$): 2.8kPa - LNG 사용압력($P_2$): 1.0kPa - LPG를 사용하고 있을 때의 노즐구경($D_1$): 0.3mm



1) 0.2

2) 0.4

3) 0.5

4) 0.6



답: 4



웨버지수에 관한 문제이다.



https://ikkujun.com/282





$$\frac{D_{2}}{D_{1}}= \sqrt{\frac{WI_{1}\sqrt{P_{1}}}{WI_{2}\sqrt{P_2}}}$$



$WI_1$ = 24,000 ÷ \sqrt{1.55} = 19277.264$kcal/m^3$

$WI_2$ = 6000 ÷ \sqrt{0.65} = 7442.084$kcal/m^3$



나머지 값은 문제에서 제시하고 있으므로, 대입하여 계산하면



$D_2$ = 0.624mm





48. 고압가스 이음매 없는 용기의 밸브 부착부 나사의 치수 측정 방법은?



1) 링게이지로 측정한다.

2) 평형수준기로 측정한다.

3) 플러그게이지로 측정한다.

4) 버니어 캘리퍼스로 측정한다.



답: 3

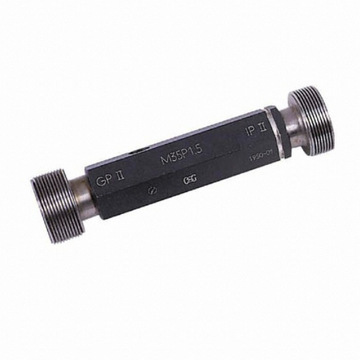

플러그 게이지







49. 이음매 없는 용기와 용접용기의 비교 설명으로 틀린 것은?



1) 이음매가 없으면 고압에서 견딜 수 있다.

2) 용접용기는 용접으로 인하여 고가이다.

3) 만네스만법, 에르하르트식 등이 이음매 없는 용기의 제조법이다.

4) 용접용기는 두께공차가 적다.



답: 2

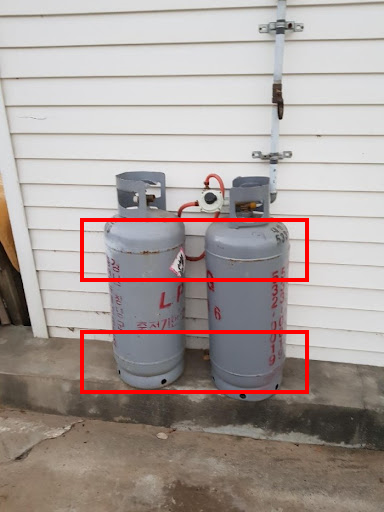

 빨간 네모 부분이 바로 용접흔적이다. 용접부분은 응력 취약점이기 때문에 압력이 상승하는 경우 파괴될 수 있다.

용접용기를 사용하는 이유는 저렴하기 때문이다. 이음매없는 용기는 고가이다.







50. LNG, 액화산소, 액화질소 저장탱크 설비에 사용되는 단열재의 구비조건에 해당되지 않는 것은?



1) 밀도가 클 것

2) 열전도도가 작을 것

3) 불연성 또는 난연성일 것

4)  화학적으로 안정되고 반응성이 적을 것



답: 1



밀도가 클 것 > 밀도가 작을 것



밀도가 크면 전도로 인한 열유출량이 많아진다. 밀도가 작으면 단열재 사이사이 공기층으로 인해 단열효과가 더욱 올라간다.

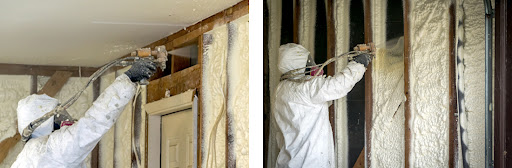

경질우레탄폼 발포

위 사진은 단열효과가 좋고 현장에서 직접 시공할 수 있는 경질우레탄폼이다.
