가스, 분진 방폭 전기기기의 성능기준

가스, 분진 방폭 전기기기의 성능기준

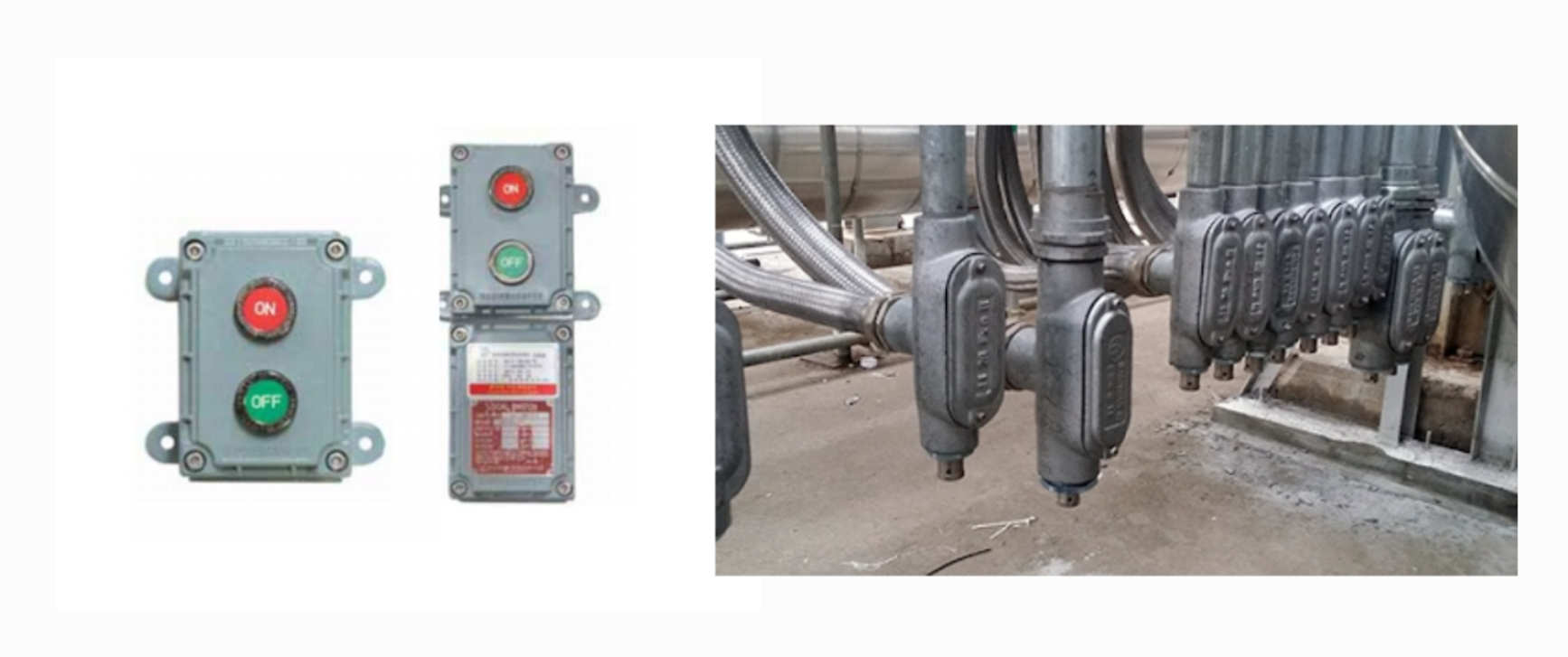

1. 방폭구조의 표기

---

방폭기호	방폭구조	기기그룹	표면온도등급	보호등급
내용	d 내압방폭 o 유입방폭 p 압력방폭 e 안전증방폭 ia, ib 본질안전방폭 m 몰드방폭 q 충진방폭 ----------------- tD 분진내압방폭 mD 분진몰드방폭 iD 분진본질안전방폭 pD 분진압력방폭	I 가스 (광산용 기기) II 가스 (광산외 기기) III 분진 (광산외 기기)	T1 ~ T6	IP 00



728x90



2. 기기그룹

---

구분	내용
그룹I	폭발성 갱내 가스에 취약한 광산용 기기
그룹II	폭발성 갱내 가스 광산이외 폭발성 분위기에서 사용되는 기기 - 최대실험안전틈새, 최소점화전류비에 기초하여 분류 - 내압방폭구조 기준 (화염일주한계) IIA: 0.9mm 이상 IIB: 0.5 ~ 0.9mm IIC: 0.5mm 미만 - 본질안전방폭구조 기준(최소점화전류비) IIA: 0.8 초과 IIB: 0.45 ~ 0.8 IIC: 0.45미만
그룹III	폭발성 갱내 광산 이외 폭발성 분진이 존재하는 장소에 사용되는 기기 - 사용하고자 하는 분진 분위기의 특성에 따라 분류 IIIA: 가연성 부유물 IIIB: 비도전성 분진 IIIC: 도전성 분진





3. 기기의 온도

---

구분	내용
그룹I	석탄 분진층을 형성할 수 있는 표면: 150도 이하 석탄 분진층을 형성하지 않는 표면: 450도 이하
그룹II	T1 - 450℃ 이하 T2 - 300℃ 이하 T3 - 200℃ 이하 T4 - 135℃ 이하 T5 - 100℃ 이하 T6 - 85℃ 이하
그룹III	1) EPL Da 기기의 모든 면이 최소 200mm 이상 분진층 덮인 상태 2) EPL Db 분진층 없는 경우 : 지정된 최고표면온도 이하 특정 분진층: 분진층이 없는 경우 이외에도 기기의 모든 면을 둘러싼 특정 분진층의 깊이에 따라 결정 기기의 특정 방향을 가진 분진층: 각 방향에 대해 분진이 쌓일 수 있는 표면에 분진층이 있는 상태에서 시험 3L EPL Dc 분진층 없이 측정된 최고표면온도는 지정된 최고표면온도 이하





4. 보호등급

---

IP 0 0
숫자	고체 보호정도 (첫번째 숫자)	액체 보호정도 (두번째 숫자)
0	비보호	비보호
1	지름 50mm 이상의 분진에 대한 보호	수직으로 떨어지는 물방울로부터 보호
2	지름 12.5mm 이상의 분진에 대한 보호	수직에서 15도 범위에서 떨어지는 물방울로부터 보호
3	지름 2.5mm 이상의 분진에 대한 보호	수직에서 60도 범위에서 떨어지는 물방울로부터 보호
4	지름 1mm 이상의 분진에 대한 보호	전방향으로 비산되는 물로부터 보호
5	분진으로부터 보호	전방향으로 쏟아지는 물로부터 보호
6	완전한 방진구조	파도 등의 강력하게 쏟아지는 물로부터 보호
7		일정한 조건으로 물에 잠겨서 사용 가능
8		거의 완전한 방수구조




5. EPL (Equipment Protection Level)

---

1) 폭발성 갱내 가스에 취약한 광산 내 폭발성 분위기: Ma, Mb (Mining)
2) 폭발성 가스 분위기: Ga, Gb, Gc (gas)
3) 폭발성 분진 분위기: Da, Db, Dc (Dust)

구분	정의
EPL	점화원이 될 수 있는 가능성에 기초하여 기기에 부여된 보호등급 폭발성 가스 폭발성 분진 분위기 및 폭발성 갱내 가스에 취약한 광산 내 폭발성 분위기의 차이 구별
EPL Ma	폭발성 갱내 가스에 취약한 광산에 설치되는 기기 정상작동, 예상된 오작동 또는 드문 오작동 중에, 심지어 가스의 누출이 발생된 상황에서 충전된 상태로 있더라도 점화원이 될 가능성이 거의 없는 충분한 안정성을 갖고 있는 매우 높은 보호등급의 기기
EPL Mb	폭발성 갱내 가스에 취약한 광산에 설치되는 기기 정상작동 또는 예상된 오작동 중에 가스의 누출이 발생되고 기기의 전원을 차단하는 동안 점화원이 될 가능성이 거의 없는 충분한 안정성을 갖고 있는 높은 보호등급의 기기
EPL Ga	폭발성 가스 분위기에 설치되는 기기 정상 작동, 예상된 오작동 또는 드문 오작동 중에 점화원이 될 수 없는 매우 높은 보호등급의 기기
EPL Gb	폭발성 가스 분위기에 설치되는 기기 정상 작동, 예상된 오작동 중에 점화원이 될 수 없는 높은 보호등급의 기기
EPL Gc	폭발성 가스 분위기에 설치되는 기기 정상작동 중에 점화원이 될 수 없고 정기적인 고장 발생시 점화원으로서 비활성 상태의 유지를 보장하기 위해 추가적인 보호장치가 있을 수 있는 강화된 보호등급의 기기
EPL Da	폭발성 분진 분위기에 설치되는 기기 정상 작동, 예상된 오작동, 또는 드문 오작동 중에 점화원이 될 수 없는 매우 높은 보호등급의 기기
EPL Db	폭발성 분진 분위기에 설치되는 기기 정상 작동, 예상된 오작동 중에 점화원이 될 수 없는 높은 보호등급의 기기
EPL Dc	폭발성 분진 분위기에 설치되는 기기 정상 작동 중에 점화원이 될 수 없고 정기적인 고장발생시 점화원으로서 비활성 상태를 보장하기 위해 추가적인 보호장치가 있을 수 있는 강화된 보호등급의 기기

분진폭발위험장소의 종별(Zone)	설치 가능 보호등급
20종 장소 (Zone 20)	Da
21종 장소 (Zone 21)	Da, Db
22종 장소 (Zone 22)	Da, Db, Dc
