[소방기술사] 가스계소화설비용 수동식 기동장치의 성능인증 및 제품검사 기술기준

[소방기술사] 가스계소화설비용 수동식 기동장치의 성능인증 및 제품검사 기술기준

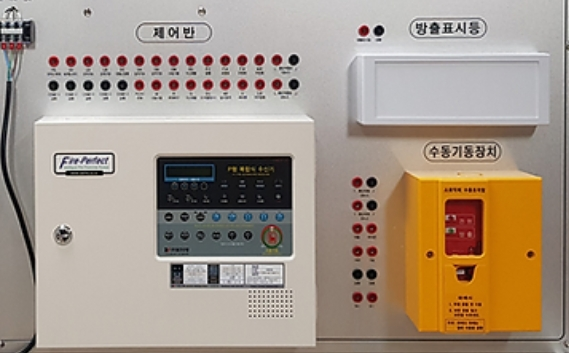

1. 구조 및 일반기능

 1) 기동장치에는 보호장치 설치

  - 보호장치 기동스위치를 덮는 구조

  - 설치상태에서 기동스위치가 보이는 재질

  - 손으로 쉽게 열고 닫을 수 있도록 조작하기에 용이하게 열림

  - 개방시 부저, 벨 등에 의한 경고음 발함

 2) 기동스위치: 수동으로 복귀되지 않는 한 지속되는 스위치 사용

 3) 스위치 작동방향으로 가하는 힘이 5kg 이하에서 작동

 4) 기동스위치 부근에 자동복귀형 방출지연스위치 설치

 5) 표시등

  - 전원상태: 녹색등, 작동상태: 적색등

  - 각 등에 용도 표시

 6) 접속단자에 극성이 있는 경우 오접속 방지위해 극성 표기

 7) 사용자가 조작시 상해를 주지 않는 구조

 8) 외함: 강판 1.2mm 이상, 합성수지 3mm이상

 9) 통전부는 외부에 노출되지 않는 구조

 10) 부식 우려 부분에 내부식가공, 방청가공



2. 시험

구분	내용
음향시험	손으로 열고 닫을 수 있는 보호장치 개방시 중심에서부터 1m 거리에서 60dB이상
열변형시험	외함이 합성수지인 경우 80±2℃에서 24시간 방치시 외함의 현저한 변형 없어야 함
난연성	합성수지류 외함은 UL94규정 V-2이상 난연성능
염수분무	외함이 금속제인 경우 중성염수분무 5주기 부식부 없어야 함(STS 재질 예외)
내식시험	농도 40g/L $Na_2S_2O_3$ 500m: 아황산가스 방치시 기능 이상 없음
진동시험	전원인가, 전원 미인가 구분
습도시험	40±3℃ 상대습도 90~95% 48시간 방치시 이상없고 오작동 없음
반복시험	스위치를 1000회 반복시 이상없음
살수시험	방수형 물 34.5kPa 3개 분무헤드 24시간 살수시 고임 없음
절연저항	DC 500V, 20MΩ
절연내력	60Hz 정현파 AC 500V > 누설전류 1mA미만
