리튬이온배터리 개념, 구성

리튬이온배터리 개념, 구성

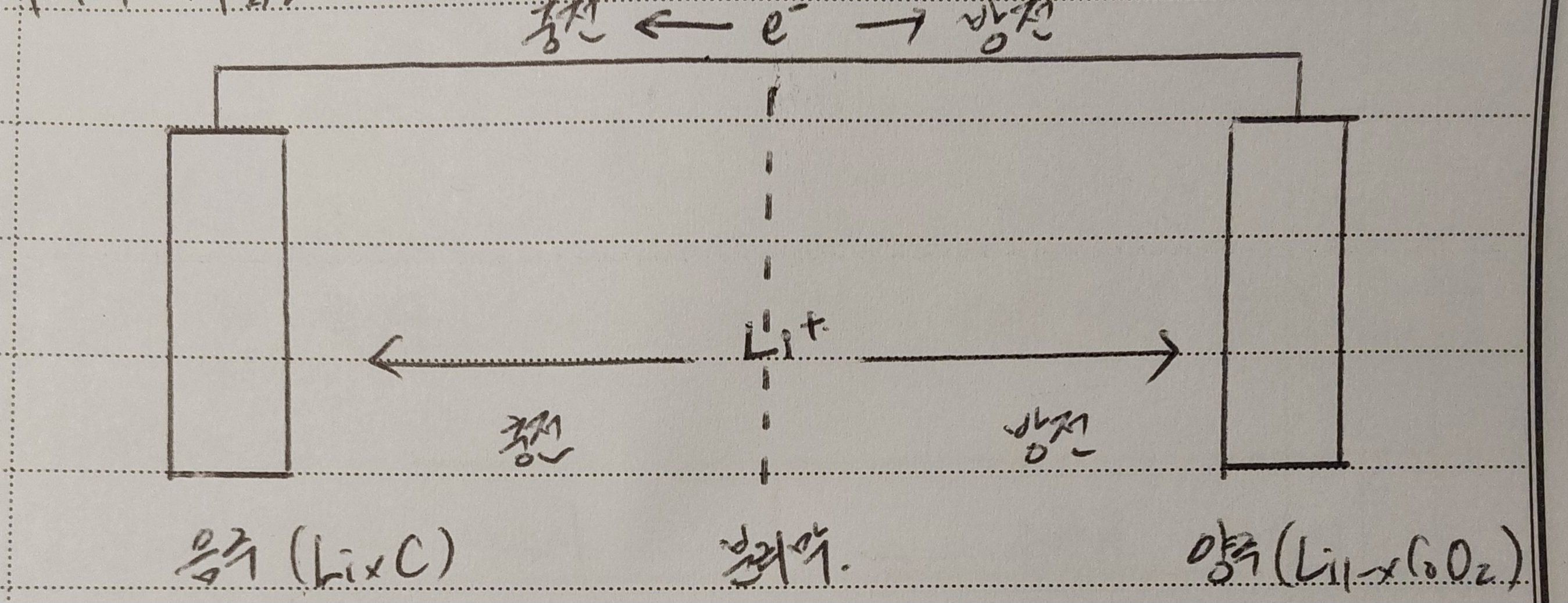

1. 리튬이온배터리 개념도



2. 리튬이온배터리 구성

구분	내용
양극 Cathod	리튬이 들어가는 공간(활물질) 배터리의 특성을 결정짓는 중요한 역할  - 리튬의 양 > 배터리 용량 결정  - 음극과 양극의 전위차 > 전압
음극 Anode	리튬산화물을 가역적 흡수 방출하면서 외부회로 통해 전류를 흐르게 하는 역할 흑연이 주요 구성부 (낮은 전자 화학 반응성, 리튬 저장용량 크고, 구조적 안전성 높음)
전해액	리튬이온이 이동하는 매개체 이온전도도가 높은 물질 EC, DEC, PC + 용해 염
분리막	배터리의 안전성을 결정짓는 구성요소 리튬이온만 전해액에서 이동할 수 있도록 하는 역할인 filter 내부단락(ISC) 방지
