소화펌프 성능시험 방법, 주의사항

소화펌프 성능시험 방법, 주의사항

1. 소화펌프 작동시험 개요

소화펌프는 화재시 소화수를 공급하는 역할을 한다. 단, 소화펌프는 항시 가동되지 않으므로 성능시험을 통해 작동 신뢰성을 확인 해야 한다.



2. 작동시험방법

구분	내용
1. 시험전 준비	제어반 - 주펌프, 충압펌프 수동위치 감시제어반 - 정상위치 동력제어반 - 수동위치 펌프 토출측 개폐밸브 폐쇄 설치된 펌프의 현황(유량, 양정) 파악하여 성능시험 위한 표 작성 유량계에 100%, 150% 유량 표시

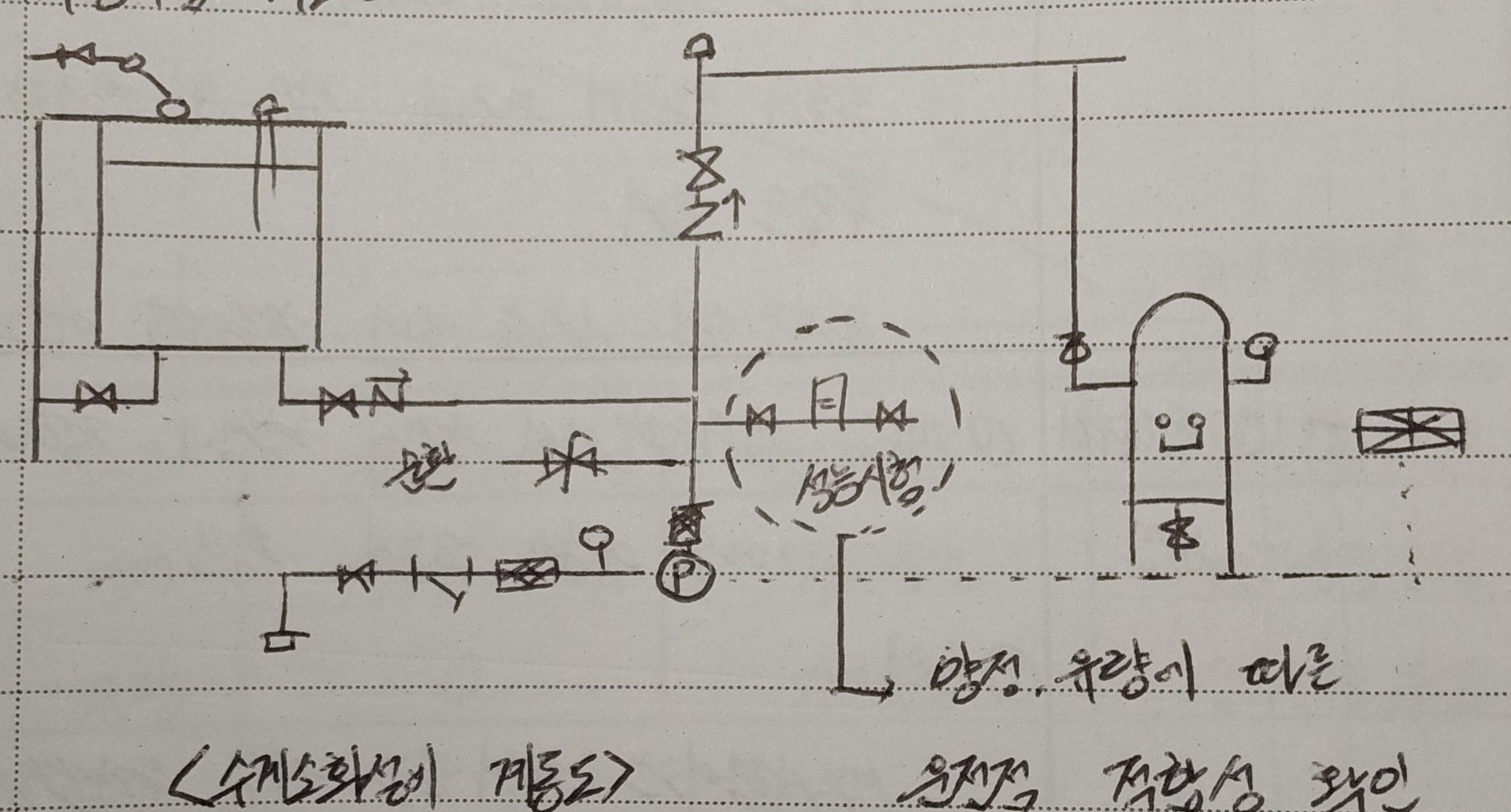

2. 무부하 운전 (체절운전)	개념: 토출량이 0인 상태로 방사압이 정격방사압의 140% 미만인지 확인 및 릴리프 밸브 동작 확인 순서 - 유량조절밸브, 성능시험배관 개폐밸브 폐쇄 - 릴리프밸브 조절나사를 최대로 개방하여 체절압력 이전에 밸브가 개방되지 않도록 함 - 주펌프 수동기동(압력챔버 or 동력제어반) - 토출측 압력계 눈금이 상승 후 정지하는 지점 기록 - 주펌프 정지 - 릴리프밸브 나사를 조여 체절압력 미만에서 개방
3. 정격부하 운전	개념: 정격유량에서 운전시 양정이 정격양정의 100% 이상이 되는지 확인 순서 - 성능시험배관 개폐밸브 개방, 유량조절밸브 약간개방 - 주펌프 수동기동 - 유량조절밸브 조절하여 정격유량에 맞춤 > 압력기록 - 주펌프 정지
4. 최대부하운전	개념: 정격유량의 150%에서 정격양정의 65% 이상이 되는지 확인 순서 - 주펌프 기동 - 유량조절밸브 조절하여 정격유량 150% 맞춤 압력기록 & 주펌프 정지
5. 복구	펌프 토출측 개폐밸브 개방 성능시험배관 개폐밸브, 유량조절 밸브 폐쇄 제어반 주펌프, 충압펌프 선택스위치 자동전환

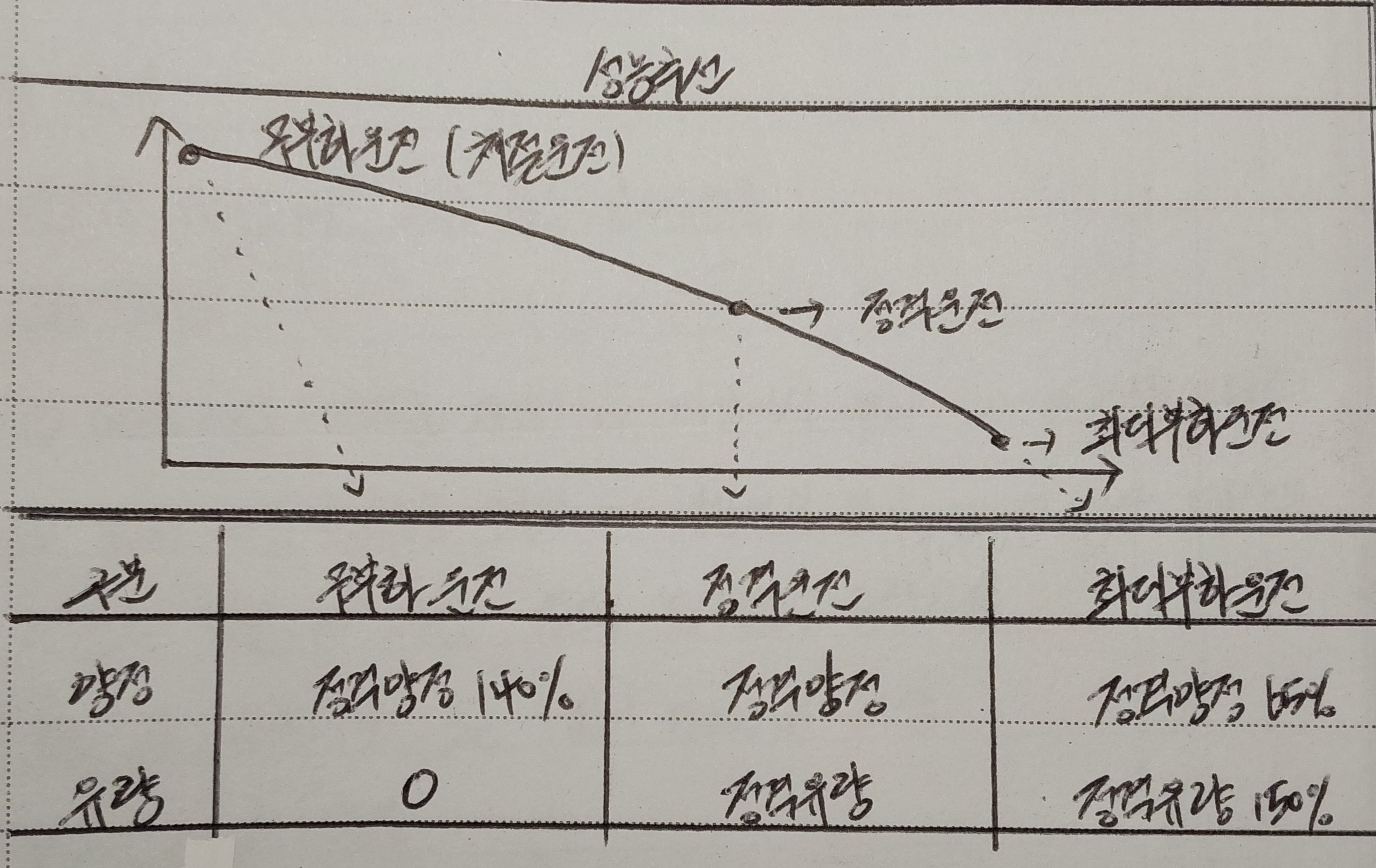

펌프 성능판단



3. 시험시 주의사항

 1) 성능시험시 배수가 소화펌프의 유량 감당가능한지 여부 확인

 2) 성능시험 후 릴리프 밸브의 밸브시트 손상 확인

 3) 수신반 및 제어반 모두 정상상태 확인

 4) 모터 회전축 부위 접근시 주의 필요

 5) 유량계 용량:  정격 토출량의 175% 이상

 6) 적정 체절압: 최소방수압 + 최고층 낙차 + 말단부 방사압



4. 추가 고려사항

 1) 예비펌프 작동시험 실시 (fail safe)

 2) 펌프 작동에 따른 속보설비 작동 유의

 3) 시험전 관계인 및 재실자 통보
