에너지관리기사 공부하다보면 나오는 개념 중 하나가 스파이럴 튜브입니다.



스파이럴 튜브

---



출처: http://www.wshn.co.kr/gfive/bbs/board.php?bo_table=gallery24&wr_id=12

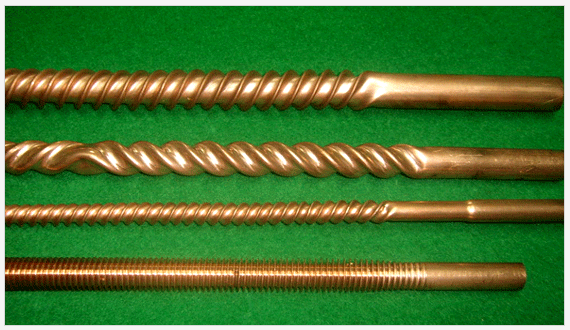

위 사진이 바로 스파이럴 튜브입니다. 보일러에서 데워진 물을 통해 열을 전달받아 튜브 안의 수분을 수증기로 바꿔주는 역할을 합니다. 특징적인 점은 튜브 바깥쪽이 그냥 곧은 강관 형태가 아니라 소용돌이 모양으로 제작되어 있습니다.



이것이 일반 보일러 강관 튜브와 가장 큰 차이점입니다.

출처: https://kr.mtscomaxtech.com/high-pressure-sus304-stainless-steel-tubing-6mm_product513.html

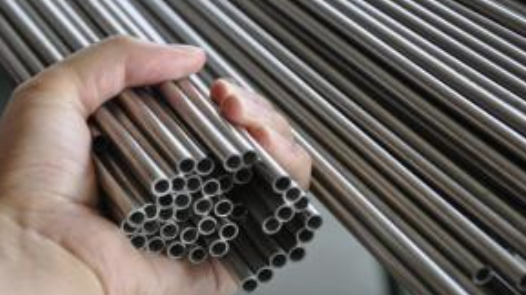

일반적인 보일러에서 사용되는 튜브는 위 스파이럴 튜브와 다르게 곧은 강관형태입니다.

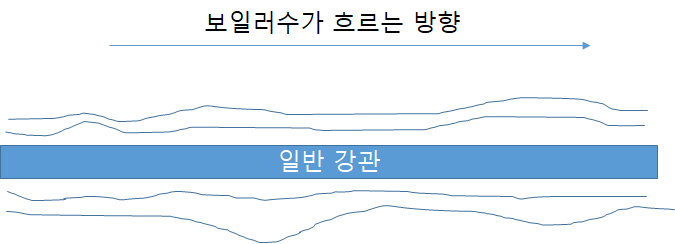

일반 강관의 경우에는 튜브 바깥쪽 보일러수의 흐름이 층류가 되어 열전달이 효과적으로 일어나지 않습니다.

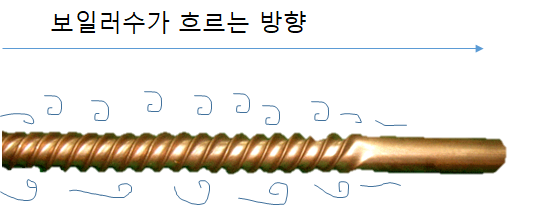

하지만 스파이럴 튜브를 사용하면 난류가 형성되어 열전달이 훨씬 효과적으로 일어납니다. 난류가 층류보다 열전달효율이 훨씬 좋습니다.



스파이럴 튜브 장점 정리

---

1. 전열 면적(열전달 면적)이 증가한다.

2. 층류 흐름이 아닌 난류 흐름이 되어 열전달이 효과적으로 일어난다.



결국, 열전달 효율이 증가하게 됩니다.

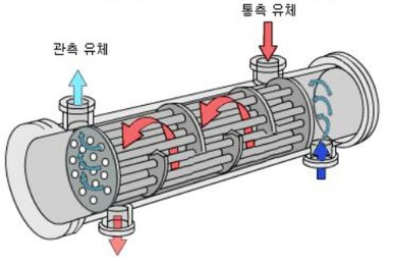

이런 스파이럴 튜브는 보일러 뿐만 아니라 열교환기에도 사용됩니다.

출처: https://catcom.tistory.com/427



이상으로 스파이럴 튜브에 대해 알아보았습니다.
