[소방기술사] 광전식 분리형 감지기

[소방기술사] 광전식 분리형 감지기

1. 개념

 송광부와 수광부에서 적외선을 주고받는 광축상에 연기가 유입시 수광량의 감소에 따른 전기적인 변화를 검출하여 화재를 감지하는 감지기

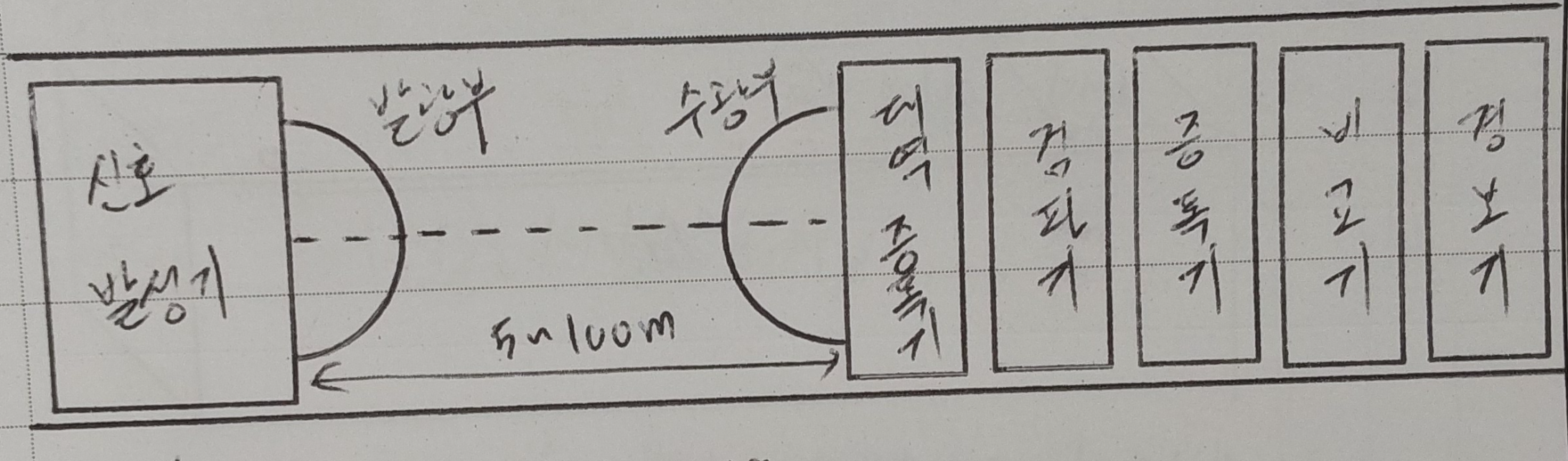

2. 구성

 1) 송광부: 수광부로 적외선 방출

 2) 수광부: 광선의 신호감도를 모니터링

 3) 제어부: 광선의 신호감도가 화재상호아에 부합하는지 검사

 4) 수신기: 화재신호 발신

 5) 시험기: 감지기의 작동상태 시험할 수 있는 장치. 바닥에서 1.5m



3. 메커니즘

 1) 송광부에서 수광부로 광원 송출

 2) 연기 유입

 3) 수광부의 수광량 감소

 4) 전기적 변화감지

 5) 화재신호 발신



4. 특징

 1) 연기입자의 크기, 색상에 따른 감도의 영향 적음

 2) 비가시성, 엷은 색 연기에 감도저하 우려

 3) 발광부와 수광부 간 공칭감시거리 최대 100m

 4) 감시거리에 따라 감도 가변설정

 5) 발광부와 수광부는 주요 구조부에 정확히 고정 (진동에 의한 위치 변화 최소화)

 6) 천장고가 낮고, 협소한 장소에 부적합

 7) 대공간의 경우 천장 높이의 50%, 80% 두개 설치 (성층화에 의한 실보 방지)



5. 설치기준

 1) 감지기의 수광면은 햇빛을 직접 받지 않도록 설치

 2) 광축은 나란한 벽으로부터 0.6m 이상 이격

 3) 감지기의 수광부와 송광부는 설치된 뒷벽으로부터 1m 이내

 4) 광축 높이는 천장 등 높이의 80% 이상

 5) 광축 길이는 공칭감시거리 이내

 6) 그 밖의 기준은 형식승인 내용에 따르며, 형식승인 사항이 아닌 것은 제조사의 시방서에 따라 설치
